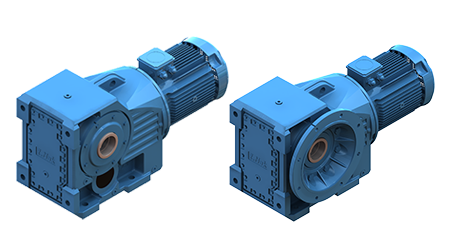

Helisel Konik Dişlili Redüktörler – (IRK Serisi)

Gövde olarak pik malzeme GG20 DIN 1691, Dişliler semente çeliği DIN 16MnCr5 (SAE 8620) mazlemeden üretilermektedir.  Isıl işlemden geçirilerek (HRC 57) serteleştirilen dişliler,  CNC taşlama tezgahları ile DIN 58405, 7E kalitede üretilmektedir. Miller SAE 1050 , DIN  42CrMo4 (SAE 4140). Çıkış kademesi Ayna ve Mahruti dişlilerden oluşan Konik Redüktörler hareketi 90o olarak iletmektedir.
Çıkış devirleri; 10 d/d  den … 276 d/d ye, çıkış momenti  M2=400 Nm den 13000 Nm ye kadar büyüklükte, kovan  delik çapı Ø 35H7 ‘den…Ø 110H7 ‘ye kadar üretilmektedir. Redüktörlerimizde IEC B5 ve IEC B14 Pam flanş uygulamaları da istek üzerine yapılmaktadır.  Sıkma bileziği, tek yönlü rulman (kilitli rulman) ve moment kolu uygulaması da verdiğimiz hizmetlerdendir.

Tip Tork (maks.) Kovan Çapı
IRK 63 400 Nm Ø 35
IRK 73-74 780 Nm Ø 40
IRK 83-84 1330 Nm Ø 50
IRK 93-94 2572 Nm Ø 60
IRK 103-104 4010 Nm Ø 70
IRK 123-124 8000 Nm Ø 90
IRK 143-144 13000 Nm Ø 110
Devir Aralığı
0,17 d/d…214 d/d
Bağlanabilir Motor Gücü
0,12 kW…90 Kw
Giriş Opsiyonları
  • Motorsuz Giriş Mili
  • Motorsuz PAM Flanşlı (IEC)
  • Motorlu
  • PAM Flansli Motorlu ( IEC )

IRKM (Ayaklı, Motorlu)
IRKFM (Flanşlı, Motorlu)

IRKPM (IEC (PAM) / Ayaklı, Motorlu)
IRKFPM (IEC (PAM) / Flanşlı, Motorlu)

IRK (Ayaklı, Motorsuz)
IRKF (Flanşlı, Motorsuz)

IRKP (IEC (PAM) / Ayaklı, Motorsuz)
IRKFP (IEC (PAM) / Flanşlı, Motorsuz)
