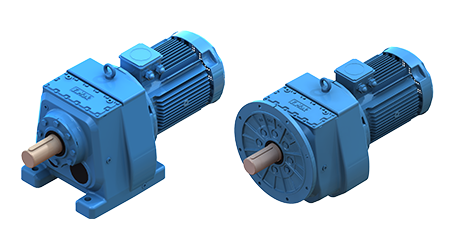

Monoblok Helisel Dişli Redüktörler (İR Serisi)

Gövde olarak pik malzeme GG20 DIN 1691, Dişliler semente çeliği DIN 16MnCr5 (SAE 8620) mazlemeden üretilermektedir.  Isıl işlemden geçirilerek (HRC 57) serteleştirilen dişliler,  CNC taşlama tezgahları ile DIN 58405, 7E kalitede üretilmektedir. Miller SAE 1050 , DIN  42CrMo4 (SAE 4140) kullanılmaktadır.
Çeşitli devir aralıklarında çıkış momenti M2= Nm.den 13000 Nm ye, 0,18 kw dan 90 kw motor gücüne kadar aküyle montaj yapılmaktadır.

Redüktörlerimizde IEC B5 ve IEC B14 Pam flanş uygulamaları da istek üzerine yapılmaktadır. Sıkma bileziği ve tek yönlü rulman(kilitli rulman)  uygulamaları da mevcuttur.

Devir Aralığı
0,11 d/d…852 d/d
Bağlanabilir Motor Gücü
0,12 kW…90 kW
Giriş Opsiyonları
Motorsuz Giriş Mili
Motorsuz PAM Flanşlı (IEC)
Motorlu
PAM Flanşlı Motorlu (IEC)
Tip Tork (maks.) Mil Çapı
IR 42-43 90 Nm Ø 20
IR 52-53 190 Nm Ø 25
IR 621-631-641 300 Nm Ø 30
IR 62-63-64 400 Nm Ø 35
IR 721-731-741 600 Nm Ø 35
IR 72-73-74 850 Nm Ø 40
IR 82-83-84 1440 Nm Ø 50
IR 92-93-94 3000 Nm Ø 60
IR 102-103-104 4300 Nm Ø 70
IR 122-123-124 8000 Nm Ø 90
İR 142-143-144 13000 Nm Ø 110

  • IRAM (Ayaklı, Motorlu)
  • IRFM (Flanşlı, Motorlu)
  • IRAFM (Flanşlı, Ayaklı, Motorlu)

  • IRAPM (IEC (PAM) / Ayaklı, Motorlu)
  • IRFPM (IEC (PAM) / Flanşlı, Motorlu)
  • IRAFPM (IEC (PAM) / (Flanşlı, Ayaklı, Motorlu)

  • IRA (Ayaklı)
  • IRF (Flanşlı)
  • IRAF (Flanşlı, Ayaklı)

  • IRAP (IEC (PAM) / Ayaklı)
  • IRFP (IEC (PAM) / Flanşlı, Motorlu)
  • IRAFP (IEC (PAM) / Flanşlı, Ayaklı)
