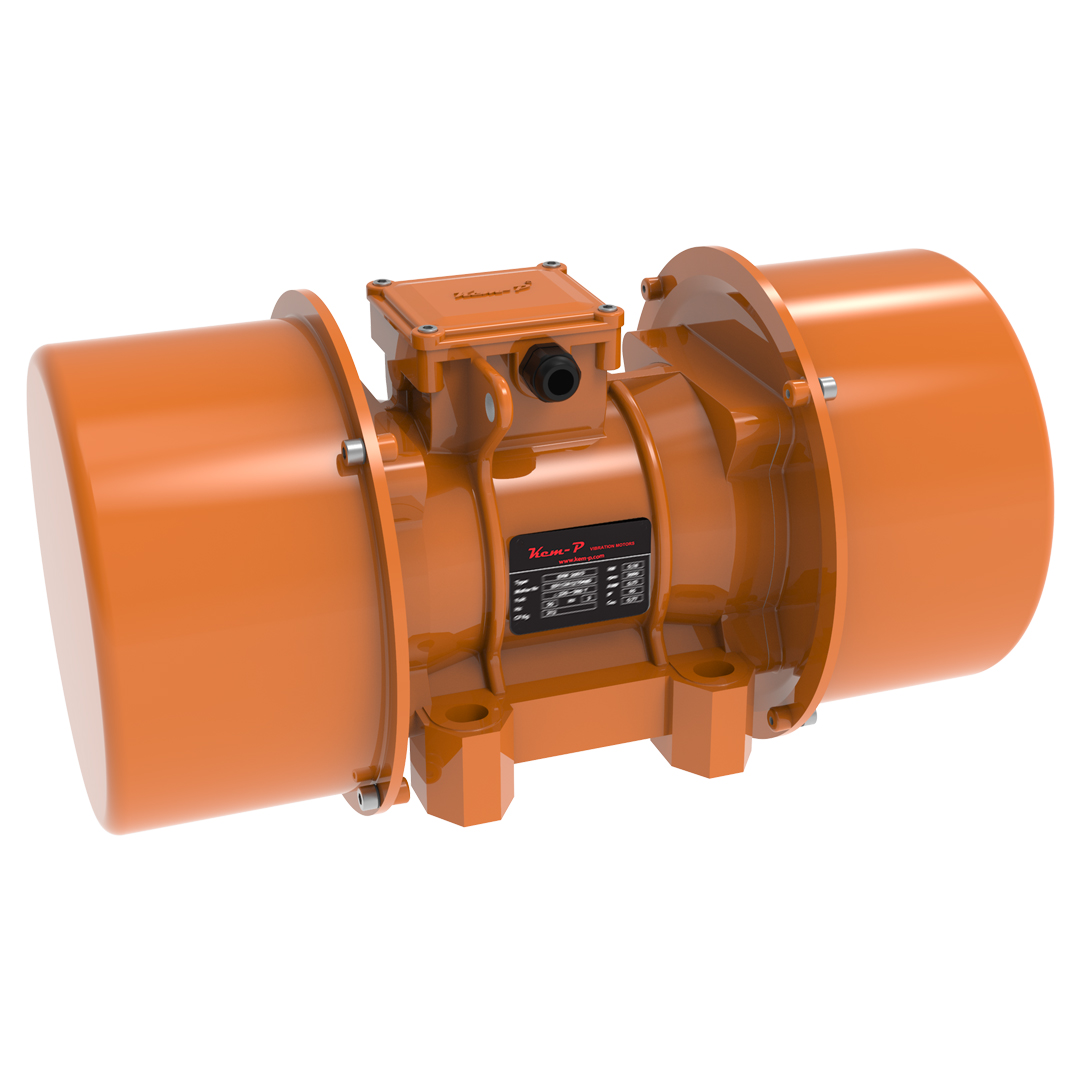

KVM/D Serisi Endüstriyel Vibrasyon Motorları
KVM-D Serisi
Vibrasyon Motorları - Değirmen Serisi
Değirmen makineleri sektöründe ve irmik sasörlerinde tercih edilen 10 kutuplu vibrasyon motorlarıdır.
Kem-P Vibrasyon Motorları KVM-D Serisi, yanıcı ve patlayıcı tozların bulunduğu tehlikeli ortamlardaki uygulamalar için ATEX II 2D Ext b IIIC T 120°C Db ve IP66 sertifikalarına sahiptir.
Uygulama Alanları
Genel olarak değirmen sektörü, un ve irmik eleme makinalarında kullanılmaktadır.
Teknik Özellikler
- Voltajlar: 380 - 405/660-700 V AC
- Santrifüj kuvveti: 500 kgf ile 800 kgf
Avantajları
- H sınıfı yalıtım
- Mekaniksel koruma IP 66
- Çalışma ortam sıcaklığı -30°C den +40°C ye
- Universal ayak bağlantı ölçüleri
- Kuvvetlendirilmiş güçlü ayak tasarımı, alüminyum alaşımlı metal enjeksiyonlu gövde
- Yüksek kalite rulmanlar
- “Gıda” uygulamaları için korozyon önleyici boya
Sertifikalar
- ATEX Ex II3 D
Uygulamalar
- Semolina Purifyer
Sektörler
- Sistemler ve Makinalar
- Yem Sektörü
- Gıda Sektörü
II 2D Ex tb IIIB T 120°C Db - IP 66
| Model Type |
Gövde Size |
II 2D Sınıfı Class |
Devir rpm |
Santrifüj Kuvveti Centrifugal Force (Kg/F) |
Santrifüj Kuvveti Centrifugal Force (KN) |
(*)Statik Moment Statical Moment |
Ağırlık Weight (Kg) |
Giriş Gücü Input Power (W) |
Nominal Akım Nom. Current (A) |
|---|---|---|---|---|---|---|---|---|---|
| KVM-60-04-D02 | 04 | 120° | 6 | 608 | 5,964 | 1510,8 | 51,0 | 300 | 1,55 |
| KVM-60-05-D01 | 05 | 120° | 0 | 730 | 7,161 | 1814,0 | 65,0 | 400 | 1,74 |
(*) Working moment = 2x static moment
Gövde Ölçüleri - Overall Dimensions (mm)
| Model Type |
Gövde Size |
Rif | A | B | C | D | ØE | F | G | L | M | ØN | P | Q | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KVM-60-04-D02 | 04 | -- | 464 | 210 | 246,5 | 283,5 | 256,5 | 104,5 | 134 | 120 | 170 | Ø17 | 160 | 40 | 50 | 53,5 |
| KVM-60-05-D01 | 05 | -- | 603 | 235,5 | 264 | 293 | 258,5 | 117,5 | 183,5 | 140 ÷ 150 | 190 | Ø17 | 194 | 50 | 51 | 56,5 |
* Opsiyonel Ağırlık / Optional Weights
Gövde Ölçüleri - Overall Dimensions (mm)
| Model Type |
Gövde Size |
Gövde Size |
A | B | C | D | ØE | F | G | L | M | ØN | P | Q | R | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KVM-60-04-D02 | 04 | -- | 449 | 210 | 246,5 | 283,5 | 252 | 104,5 | 125,5 | 120 | 170 | Ø17 | 160 | 40 | 50 | 53,5 |
| KVM-60-05-D01 | 05 | -- | 515 | 235,5 | 264 | 293 | 260 | 117,5 | 140,5 | 140 / 150 | 190 | Ø18,5 | 194 | 50 | 51 | 56,5 |
