Monoblok Ekstrüder Redüktörler
Monoblok Ekstrüder Redüktörler
Gövde pik malzeme GG22 DIN 1691, dişliler semente çeliği DIN 16MnCr5 (SAE 8620) malzemeden üretilmektedir. Isıl işlemden geçirilerek HRC 57 sertliğe ulaştırılan dişliler, CNC taşlama tezgâhlarında DIN 58405, 7E kalitesinde üretilmektedir. Miller SAE 1050 ve DIN 42CrMo4 (SAE 4140) malzemelerden imal edilmektedir. Ekstrüder redüktörleri, redüktör çıkış mili üzerinde oluşan yüksek eksenel yüklerin güvenli ve verimli şekilde taşınması amacıyla kullanılmaktadır.

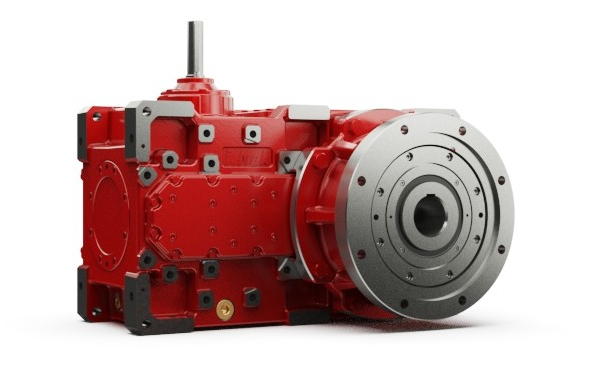

MAE Serisi
.png)
Giriş Opsiyonları
- Giriş milli
- Kaplinli PAM flanşlı (IEC)
- Motorlu kaplinli PAM flanşlı (IEC)
MAE Serisi Teknik Özellikleri
| Tip | Moment (maks.) | Kovan Çapı |
|---|---|---|
| MAE 402-403 | 6.080 Nm | Ø 60 |
| MAE 502-503 | 10.300 Nm | Ø 70 |
| MAE 602-603 | 12.900 Nm | Ø 80 |
| MAE 702-703-704 | 19.400 Nm | Ø 90 |
| MAE 802-803-804 | 24.100 Nm | Ø 100 |
| MAE 902-903-904 | 29.930 Nm | Ø 110 |
| MAE 1002-1003-1004 | 36.000 Nm | Ø 120 |
| MAE 1102-1103-1104 | 50.000 Nm | Ø 130 |
| MAE 1202-1203-1204 | 70.000 Nm | Ø 140 |
Bağlanabilir Motor Gücü 2,2 kW - 560 kW
Devir Aralığı 6,028 - 423,479
MKE Serisi
Giriş Opsiyonları
- Giriş milli
- Kaplinli PAM flanşlı (IEC)
- Motorlu kaplinli PAM flanşlı (IEC)
MKE Serisi Teknik Özellikleri
| Tip | Moment (maks.) | Kovan Çapı |
|---|---|---|
| MKE 403-404 | 6.100 Nm | Ø 60 |
| MKE 503-504 | 10.300 Nm | Ø 70 |
| MKE 603-604 | 12.900 Nm | Ø 80 |
| MKE 703-704 | 19.400 Nm | Ø 90 |
| MKE 803-804 | 22.520 Nm | Ø 100 |
| MKE 903-904 | 29.530 Nm | Ø 110 |
| MKE 1003-1004 | 37.580 Nm | Ø 120 |
| MKE 1103-1104 | 50.000 Nm | Ø 130 |
| MKE 1203-1204 | 70.000 Nm | Ø 140 |
Bağlanabilir Motor Gücü 0,55 kW - 250 kW
Devir Aralığı 15,674 - 511,760
