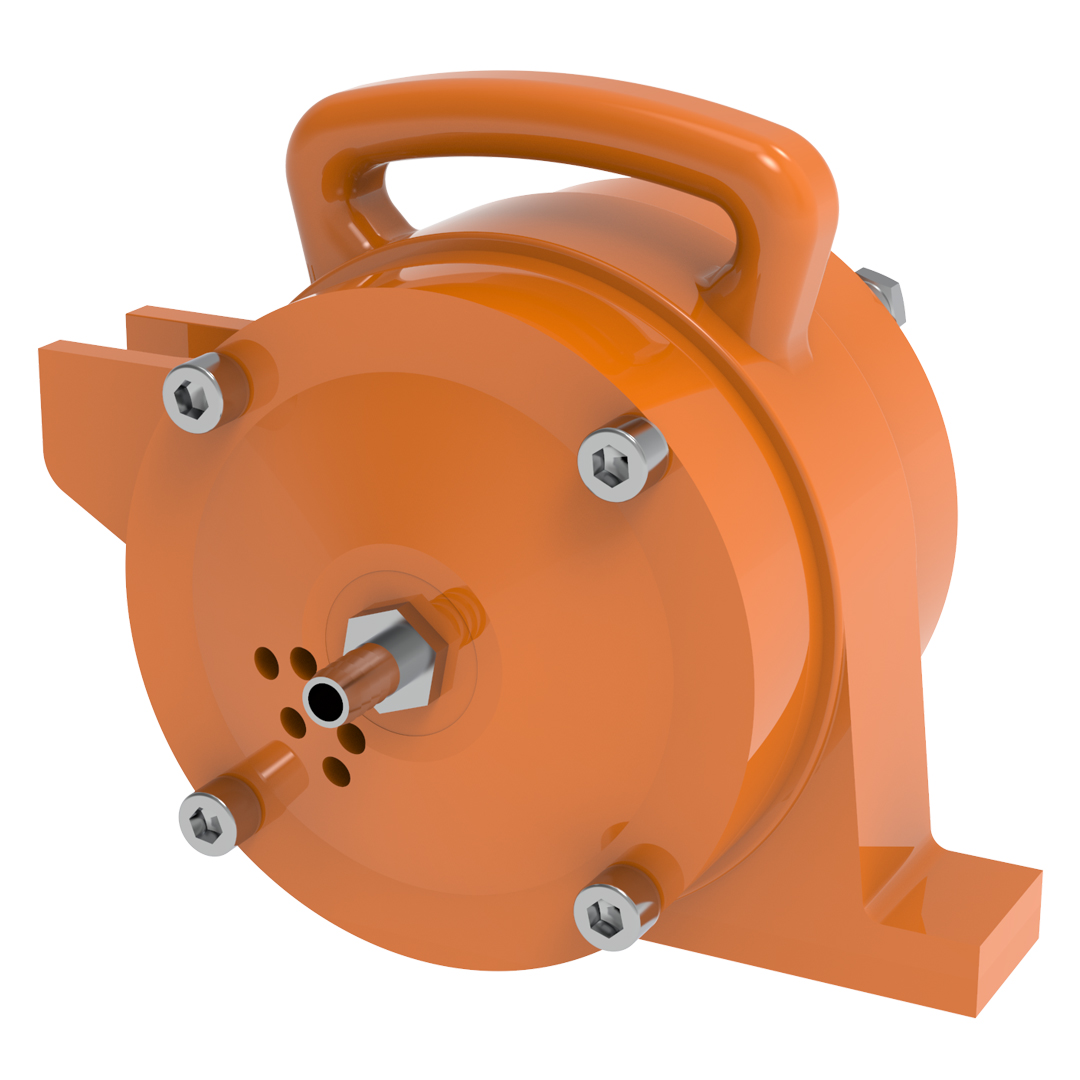

KVM/HV Serisi İnşaat Vibrasyon Motorları
KVM-HV Serisi
Vibrasyon Motorları - Havalı Beton Kalıp Vibrasyon Motorları
Muhtelif beton kalıplarına bağlanır. Yaptığı titreşimle beton harcının yerleşmesini sağlar ve betonda meydana gelebilecek boşlukları önler.
Saç bunkerlere bağlanır. Böylelikle bunker içerisindeki malın akışında sürekliliği sağlar. Kum, çakıl ve agrega malzemeleri hazırlayan eleme tesislerinde kullanılır.
Hem prefabrikasyon tesislerinde hem de şantiyelerde kullanılan yüksek frekanslı Kem-P KVM-HV pnömatik vibrasyon motorları, elektrik sistemlerini kullanmanın mümkün olmadığı veya tehlikeli olduğu durumlarda beton sıkıştırmada en iyi sonuçları elde etmenizi sağlar.
Uygulama Alanları
- Betonun dışından uygulanan titreşim için muhafazanın içinde yüksek yoğunlukta bir donatı olması önerilir.
- Titreşim yapılacak yapı elemanları olan bölme duvarları, kolonlar ve kirişler yüksek yada dardır; bu yüzden iç titreşim sistemleriyle titreştirilmesi zor ve imkansızdır.
Teknik Özellikler
Havalı vibrasyon motorlarında 0 ila 17.000 rpm arasında çalışan ve böylece her yöne yayılan dairesel bir titreşim oluşturur.
- Çalışma basıncı: 4,9 - 6,9 PSI
- Hava beslemesinin kalitesi: 5.4.4 sınıfı
- Çalışma sıcaklığı: -10°C / +60°C
- Sistemde pnömatik yağlayıcı kullanılması önerilir.
Avantajları
- Kolay kullanım
- Montaj Kolaylığı
Sertifikalar
- ISO
- CE
Aksesuarlar
- Farklı uzunluklarda hava akış hortumu
- Mesnet (sabitleme ayağı)
Sektörler
- Yapı ve İnşaat Sektörü
3Ph 42V 200 Hz 40A
| Model Type |
Dış Çap Outter Diameter INCH |
Dış Çap Outter Diameter mm |
Ağırlık Weight LBS |
Ağırlık Weight Kg |
Basınçlı Hava Compressed air PSI |
Basınçlı Hava Compressed air BAR |
Basınçlı Hava Compressed air CFM |
Basınçlı Hava Compressed air m³/dk |
Merkezkaç Kuvveti Kg |
Frekans Hz |
VIBR.min |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KVM-HV-6 | 4,65 | 118 | 13,2 | 6 | 71 100 |
4,9 6,9 |
35,31 40,61 |
1,00 1,15 |
917,7 | 150 180 |
9.000 10.800 |
| KVM-HV-8 | 5,82 | 148 | 17,6 | 8 | 71 100 |
4,9 6,9 |
40,61 45,90 |
1,15 1,30 |
1.223,6 | 150 180 |
9.000 10.800 |
| KVM-HV-10 | 5,82 | 148 | 22 | 10 | 71 100 |
4,9 6,9 |
45,90 51,20 |
1,30 1,45 |
1.529,5 | 150 180 |
9.000 10.800 |
| KVM-HV-14 | 6,30 | 160 | 30,8 | 14 | 71 100 |
4,9 6,9 |
51,20 58,27 |
1,45 1,65 |
2.855,2 | 150 180 |
9.000 10.800 |
| KVM-HV-16 | 6,61 | 186 | 35,2 | 16 | 71 100 |
4,9 6,9 |
56,50 63,56 |
1,60 1,80 |
3.263,1 | 150 180 |
9.000 10.800 |
| KVM-HV-20 | 6,61 | 186 | 44 | 20 | 71 100 |
4,9 6,9 |
60,03 67,09 |
1,70 1,90 |
4.078,8 | 150 180 |
9.000 10.800 |
| KVM-HV-24 | 6,61 | 186 | 48,5 | 22 | 71 100 |
4,9 6,9 |
63,93 71,45 |
1,70 1,90 |
6.346,7 | 150 180 |
9.000 10.800 |
Gövde Ölçüleri - Overall Dimensions (mm)
| Model Type |
Rif | A | B | ØC | D | E | F | G | L | M | N | P | Q | R | ØS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KVM-HV - 6 | 1 | 203 | 182 | 145 | 167 | 89 | 41 | 95 | 228 | 68 | 48 | 63 | 10 | 72 | 20 |
| KVM-HV - 8 | 1 | 203 | 182 | 145 | 167 | 89 | 41 | 95 | 228 | 68 | 48 | 63 | 10 | 72 | 20 |
| KVM-HV - 10 | 1 | 203 | 182 | 145 | 167 | 89 | 41 | 95 | 228 | 68 | 48 | 63 | 10 | 72 | 20 |
| KVM-HV - 14 | 1 | 203 | 182 | 145 | 167 | 89 | 41 | 95 | 228 | 68 | 48 | 63 | 10 | 72 | 20 |
| KVM-HV - 16 | 1 | 228 | 203 | 163 | 221 | 121 | 41 | 147 | 250 | 83 | 53 | 76 | 10 | 87 | 20 |
| KVM-HV - 20 | 1 | 228 | 203 | 163 | 221 | 121 | 41 | 147 | 250 | 83 | 53 | 76 | 10 | 87 | 20 |
| KVM-HV - 24 | 1 | 228 | 203 | 163 | 221 | 121 | 41 | 147 | 250 | 83 | 53 | 76 | 10 | 87 | 20 |
